一、引言
动态标签服务（Dynamic Label Service，DLS）与动态标签增强服务（Dynamic Label Plus，DL+）是DAB数字音频广播系统中的关键应用，可为用户提供更为丰富和直观的节目相关信息展示。
随着DAB技术的不断普及与应用，DLS/DL+功能在提升用户体验、增强广播服务吸引力方面发挥着越来越重要的作用。DLS/DL+功能的完善与否直接关系到用户对广播内容的获取效和满意度，因此，探讨DLS/DL+功能在当前DAB广播中的重要性以及有效的测试方法具有很好的参考意义。
若提及DLS/DL+,专业的测试设备如RedwoodComm的RWC2010C 信号发生器将扮演不可或缺的角色。
二、DLS/DL+功能概述
2.1 DLS功能
DLS功能允许广播服务提供商在DAB信号中嵌入与节目相关的文本信息。这些信息通常包括当前播放的歌曲名称、艺术家、节目简介等，显示在接收设备的屏幕上，帮助用户更好地了解节目内容。DLS消息包含在节目相关数据（PAD）中，通过DAB音频帧或DAB+音频AU传输。DLS功能通过提供短文本消息，增强了用户体验，使用户能够更直观地了解节目内容。
2.2 DL+功能
DL+功能是DLS的扩展，它通过在接收设备上存储和过滤DL消息中的文本部分，创建DL+对象。这些对象可以独立于当前传输的DL消息被用户选择和访问。DL+功能不仅继承了DLS的基本特性，还引入了内容类型和标签机制，使广播内容更加结构化和互动化。DL+对象可以根据内容类型进行分类，如节目信息、新闻、广告等，用户可以根据自己的兴趣选择显示或过滤特定类型的信息。
三、DLS和DL+功能的重要性
3.1丰富用户感知体验
DLS和DL+功能通过提供丰富的文本信息，使用户能够更直观地了解节目内容。例如，用户可以在接收设备上看到当前播放的歌曲名称、艺术家、专辑信息等，从而更好地参与到节目中。此外，DL+功能还支持内容类型分类，用户可以根据自己的兴趣选择显示或过滤特定类型的信息，进一步提升了用户体验。
3.2增强广播服务的互动
DLS和DL+功能使广播服务更加互动化。例如，广播服务提供商可以通过 DL+功能向用户推送实时新闻、天气预报、交通信息等，用户可以在接收设备上直接查看这些信息。此外，DL+功能还支持用户与广播内容的互动，如投票、评论等，增强了用户与广播服务之间的互动性。
3.3符合相关标准要求
为了符合对欧洲地区和中东地区的出口要求，车机必须满足以下标准，这些标准都对DLS/DL+做出了相关规范：
ETSI TS 102 980 标准
ETSI TS 102 980 标准详细定义了DLS和DL+功能，包括其内容类型和标签机制。该标准指出，DLS功能允许在DAB信号中嵌入与节目相关的文本信息，这些信息通常包括当前播放的歌曲名称、艺术家、节目简介等。DL+功能则是DLS的扩展，它允许在接收设备上存储和过滤DL消息中的文本部分，创建DL+对象。这些对象可以根据内容类型进行分类，如节目信息、新闻、广告等，用户可以根据自己的兴趣选择显示或过滤特定类型的信息。具体来说，标准中提到：
"Dynamic Label (DL): feature of DAB for providing a programme with text messages; it also provides commands, for example, for presentation on the receiver terminal."
"Dynamic Label Plus (DL Plus): extension of the Dynamic label feature; it allows storing and filtering parts of the text (sent as DL messages) in the receiver terminal as DL Plus objects, which then can be selected and accessed by the listener independently from the currently transmitted DL messages."
此外，标准还规定了DLS和 DL+对象的创建和分类机制，确保用户能够根据自己的兴趣选择显示或过滤特定类型的信息。这不仅提升了用户体验，还增强了广播服务的互动性和竞争力。
UAE.S 5021:2018标准
UAE.S 5021:2018是阿联酋标准化与计量局（ESMA）发布的地面无线广播技术规范，旨在推动数字音频广播（DAB+）系统的普及和应用。该标准要求从2020年开始，所有出口到阿联酋市场的车型需逐步安装数字收音机 DAB+，并逐年提高安装比例，直至2023年满足100%配备DAB+的要求。该规范涵盖了所有类型的接收器，包括家用电器、便携式接收器和车载接收器。所有汽车无线电接收器应能接收地面发送的AM、FM和T-DAB+声音广播服务，并应符合附件（1）和（2）中提到的技术要求。对于T-DAB+，接收器必须能够播放“足够的音频接收”，并需要通过客观音频测试和性能音频测试。该标准还强调了对数据通道（DATA CHANNEL：SLS/EPG/SPI/DLS）的要求，确保DAB+设备能够稳定、准确地发送和接收数字音频广播信号，为用户提供高质量的数字音频节目和数据服务。
四、DLS和DL+功能的测试方法
专业的测试设备如RedwoodComm的RWC2010C信号发生器可进行专业的DLS/DL+测试。RWC2010C可以模拟广播信号的发射端，生成包含DLS和DL+数据的测试信号。测试人员可以通过对RWC2010C进行参数设置，精确控制DLS和DL+数据的内容、格式、更新频率等，确保生成的数据符合相关标准和规范。
可以使用RWC2010C的DAB多路复用器实时编辑发送也可以使用提供的ETI码流进行发送。
1、DAB多路复用器：
① 信号源设置：

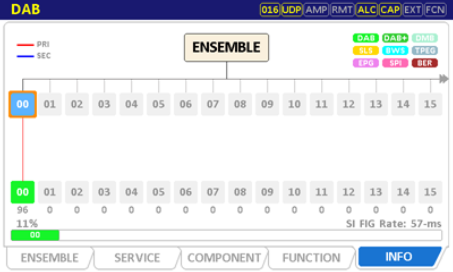

(1) ENSEMBLE：频率/频道按测试要求来，功率初始可设置-20dBm，其余默认（开启SERVICE 00）；

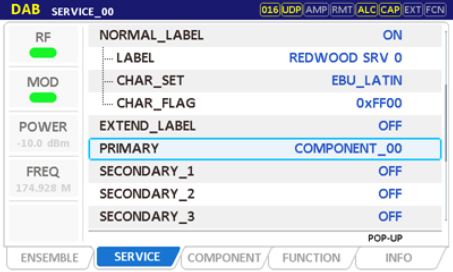

(2) SERVICE 00设置：PRIMARY : COMPONENT 00 ;其余默认；

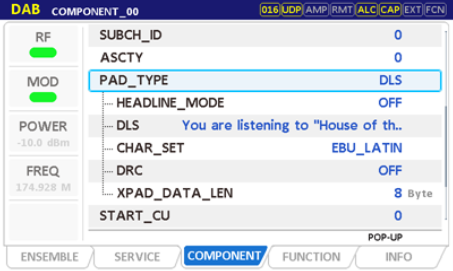

(3) CPMPONENT 00设置：MODE选择DAB，任意mp2文件 PAD TYPE 选择DLS/DL+ DLS Editable其余默认。
② 接收机设置：
(1) 检查是否开启DL+/DLS功能；
2、ETI码流播放：
① 信号源设置：
(1) 在菜单中选择ETI/MDI播放模块，并设置所需功率和频率；
(2) CONTENTS选择携带DL+/DLS的码流；
② 接收机设置：
(1) 检查是否开始DL+/DLS功能。
五、结论及核心测试仪器简介
DLS/DL+数据服务是DAB广播系统的重要应用之一，它提升了用户体验并增强了广播内容的吸引力。在DLS/DL+数据服务的研发和应用过程中，专业的测试设备如RedwoodComm的RWC2010C 信号发生器可以全面评估DLS/DL+数据服务的性能和稳定性，为接收端车机产品的优化和改进提供有力支持。
- 支持 DAB, DAB+, DMB, DRM30, DRM+, AM, FM和RDS系统；
- 支持多路复用器自主编辑广播内容，对广播发生具备完全可控的参数设置；
- 支持BWS、TPEG、EWS、EPG、SLS等多种数据服务；
- 支持ETI和MDI文件播放器功能，并可免费提供多种测试所需码流；
- 支持AM/FM无线电测试功能与完全可编辑的RDS测试功能；
- 模块化设计，用户可根据所需自行选择仪器配置；
- 具备功率放大器选件RWC9500B，满足最大输入功率测试要求。
若您对DLS/DL+相关的测试感兴趣，欢迎致电我公司交流，联系电话010-64327909。
