一、引言
数字音频广播DAB（Digital Audio Broadcasting）技术通过编码正交频分复用COFDM（Coded Orthogonal Frequency Division Multiplexing）调制与多路复用机制，实现单频点多节目传输与单频网SFN（Single Frequency Network）组网，显著提升频谱效率与覆盖质量。在DAB发射链路中，ETI（Ensemble Transport Interface）码流作为复用器与发射机间的标准基带接口，承载着多路音频、数据业务及同步信息，是保障DAB网络互联互通与设备互操作性的核心技术要素。本文聚焦ETI码流的技术定义、核心应用及其专业测试方案展开讨论。
二、技术定义

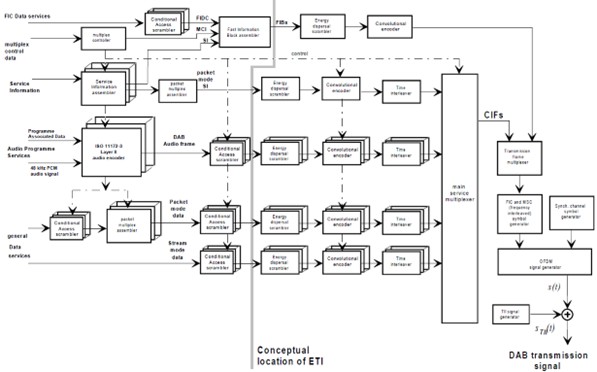

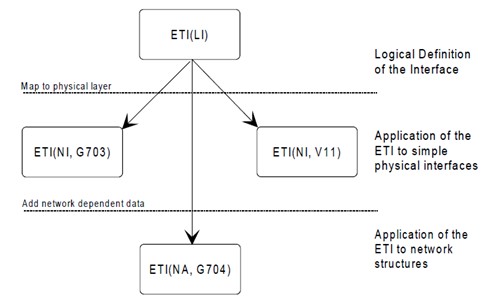

ETI是数字音频广播DAB系统中复用器与发射机之间的标准基带接口，由ETSI EN 300 799技术规范定义。它作为DAB信号分发链路的核心数据载体，采用固定24毫秒帧长结构，每帧包含快速信息通道FIC（Fast Information Channel）与主业务通道MSC（Main Service Channel）：FIC传输复用配置信息、业务列表、条件接收控制信息及标签文本等控制数据，无需时间交织以确保接收机快速锁定；MSC承载音频子通道与数据业务内容，支持时间交织以抵抗多径衰落。ETI完整封装多路节目内容与单频网（SFN）同步时间戳，实现从业务层到物理层的透明传输，其核心技术参数包括G.704帧对齐及1微秒级同步精度，码率适配G.703/G.704/V.11等主流传输链路的物理速率上限，且随子通道数量、业务数据量动态调整，是保障DAB网络互联互通的基石。
同时，尽管ETI码流是 DAB 发射链路中承载业务与同步信息的核心载体，其标准化封装特性保障了网络互联互通，但在不同测试场景中仍存在差异化需求：研发阶段的精细化测试（如单一子通道指标溯源、异常场景复现、故障精准定位），需要更灵活的参数配置与拆分验证能力；而产线批量验证、现场快速调试等场景，更侧重高效便捷的基础合规性测试。针对这一需求差异，度纬科技提供了分层解决方案：研发阶段可选择RWC2010C广播测试系统，凭借细化配置与深度测试能力，精准适配高精度调试需求；产线与现场测试则可选高性价比的RWC2010M广播综合测试仪，通过便捷的ETI文件回放、多制式信号发射及音频闭环验证，高效完成设备功能与传输合规性验证，实现多场景测试覆盖。
三、核心应用
1. 广播设备功能测试与传输合规性验证
ETI码流用于测试发射机、复用器等设备的协议一致性与参数合规性。广播公司通过标准ETI测试文件验证传输链路的码流解析、FIC解码、子通道提取等关键功能，确保设备实现符合ETS 300 401标准，降低接收不一致风险。
2. 接收设备兼容性验证
ETI码流是接收机制造商确保产品全球兼容性的核心工具。通过播放标准测试信号，验证子通道选择、FIC解析、动态重配响应等最低功能要求，确认产品满足欧洲及全球DAB网络的互操作性规范。
3. 信号生成、录制与质量分析
使用信号发生器生成ETI码流，模拟弱信号、多径干扰、SFN组网等测试场景；通过便携式码流录制分析仪捕获空中DAB信号并保存为ETI文件，实现现场问题复现与离线索引分析，支撑网络优化与故障诊断。
四、核心设备：RWC2010C/M
ETI 码流的测试需求随场景不同存在差异，度纬科技RWC2010x系列也对此提供了相应的解决方案。研发细节测试，RWC2010C提供专业化、功能更强大的选择；产线批量验证，RWC2010M提供高性价比的选择。
4.1 功能综述

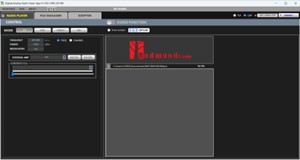

RWC2010x系列均集成ETI/MDI文件播放、多制式信号发射及音频分析核心能力，可将电台DAB信号录制的ETI文件完整复现，精准还原包含多路音频、数据业务及同步信息的信号，满足从基础合规性验证到深度技术调试的多样化测试需求。其中， RWC2010C侧重研发阶段的高精度与多功能扩展，RWC2010M聚焦高效便捷的场景化测试，二者协同覆盖广播设备多维度测试。
4.2 产品差异化特点
RWC2010C（研发/复杂场景适配）

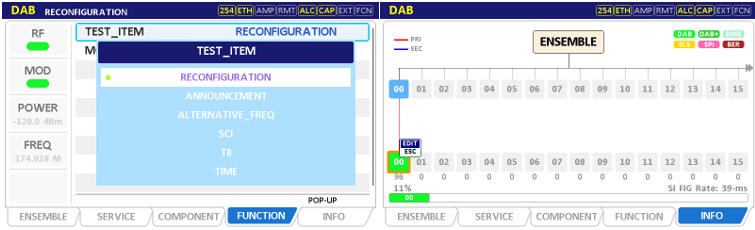

深度调试能力：内置集成复用器，支持64个DAB服务组件与4个DRM流编辑，可通过GUI界面便捷配置协议参数，实现不中断服务的多路复用重配置、切频等高科技协议测试，适配单一子通道指标溯源需求。
复杂组网扩展：支持4台设备联动搭建单频网（SFN）测试环境，信号时延可调且分辨率低至0.1μs，还可与RWC2100F设备兼容，实现DAB、DRM、FM等多制式服务无缝切换测试。
多功能强化配置：配备5英寸彩色触控LCD屏，操作更直观；可同时产生3路FM/RDS信号，内置专用RDS编辑器，能满足多制式融合、复杂场景模拟等深度研发测试需求。

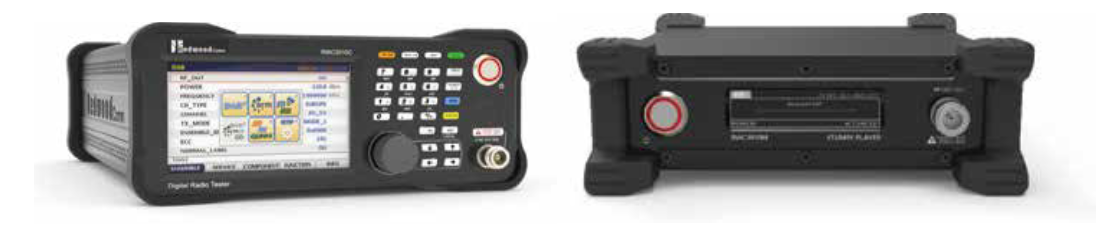

RWC2010M（产线首选）
便携独立操作：尺寸仅200×70×220mm，重量2.2kg，支持12V直流供电，搭配2.8英寸OLED显示屏，无外接PC也能完成参数查看与现场调试，适配户外及产线快速操作场景。
高效批量测试：标配LAN与RS232远程接口，支持TCP/IP协议与SCPI命令集，可轻松集成至自动化测试台，实现多设备并行测试，大幅提升产线验证效率。
轻量化精准验证：内置音频分析仪，支持SINAD/SNR/THDN测量，3.5mm立体声输入接口可回采接收机音频输出，快速完成射频到音频的全链路量化评估，满足基础合规性测试需求。
4.3性能指标
• 频率参数：低/中/高频频宽149kHz~30MHz，I/II/III型频宽涵盖47~68MHz、87~108MHz、174~250MHz，频率分辨率1kHz。
• 输出电平：OFDM功率输出范围-10~-120dBm（含保护带），分辨率0.1dB，准确度±1dB。选配RWC9500B后，支持+15~-55dBm（CW/OFDM）。
• 音频分析：输入频率范围0.1~20kHz，单端输入2.25Vrms，SINAD/SNR/THDN测量，带宽20kHz，共模抑制比（CMRR）达56dB。
• 参考与接口：内部10MHz频率参考（稳定性1.5ppm/年），支持外部10MHz参考输入（0~+20dBm）；配备以太网（RJ45）、RS232（D-sub9）、3.5mm立体声音频接口与N型射频接口。
• 存储与环境：内置256G大容量内存，工作温度适配5~40℃；RWC2010C支持AC100~240V/50/60Hz供电，RWC2010M支持 DC12V/3A供电，适配不同场景用电需求。
五、结语
ETI码流作为DAB系统的数字基带核心，其传输质量直接影响广播网络的整体性能。RWC2010M通过硬件级码流解析与高稳定时钟同步，高效支撑产线及现场 ETI 测试；RWC2010C 以深度调试与组网能力，满足研发端精细化验证需求。二者协同为ETI测试提供了精准可靠的专业平台，助力数字广播发展。如需了解更多技术细节或产品信息，欢迎访问度纬科技官网（https://www.doewe.com）或致电010-64327909获取详细资料。
